Ex-geschützte
Lautsprecher

15 und 25 Watt

Der Lautsprecher mit eingebautem 100V Übertrager ermöglicht den Anschluss an 100V Lautsprecheranlagen gemäß VDE 0800 T1: 5.89, die in explosionsgefährdeter Umgebung installiert sind.

Die Zündschutzart II 2 G Ex demb IIC T4, T5, T6 erlaubt den Einsatz in Ex- Bereichen der Zone 1 und 2.

Das Gehäusematerial ist elektrisch leitender und UV beständiger Vollkunststoff. Der Anbau am Einsatzort erfolgt mittels eines schwenkbaren Befestigungsbügels. Diese Bügel und die Befestigungsschrauben am Gehäuse sind aus Edelstahl hergestellt.

Für extreme Belastungen konzipiert.

Hergestellt nach EN 60079

Druckfeste Kapselung

Erhöhte Sicherheit

Vergusskapselung

Zündquellenüberwachung

wartungsfrei

Einzigartig und umweltfreundlich

*bei 15 W Ausführung

40% weniger Energiebedarf bei gleichem Schalldruckpegel*.

Entsprechend günstiger entfallen die Anschaffungs- und Betriebskosten bei Verstärkereinheiten & Peripherie.

Als einziger seiner Klasse verfügt der Neumann Ex Lautsprecher in beiden Ausführungen über ein identischen Schalldruckpegel von 119dB(A). Hierdurch können bis zu 33 Einheiten* in Reihe zusammengeschaltet werden.

0%

40% weniger Energiebedarf*

33x

bis zu
33 Einheiten*

119dB

Schalldruckpegel von 119dB
bei 15 W Ausführung

Technische Daten

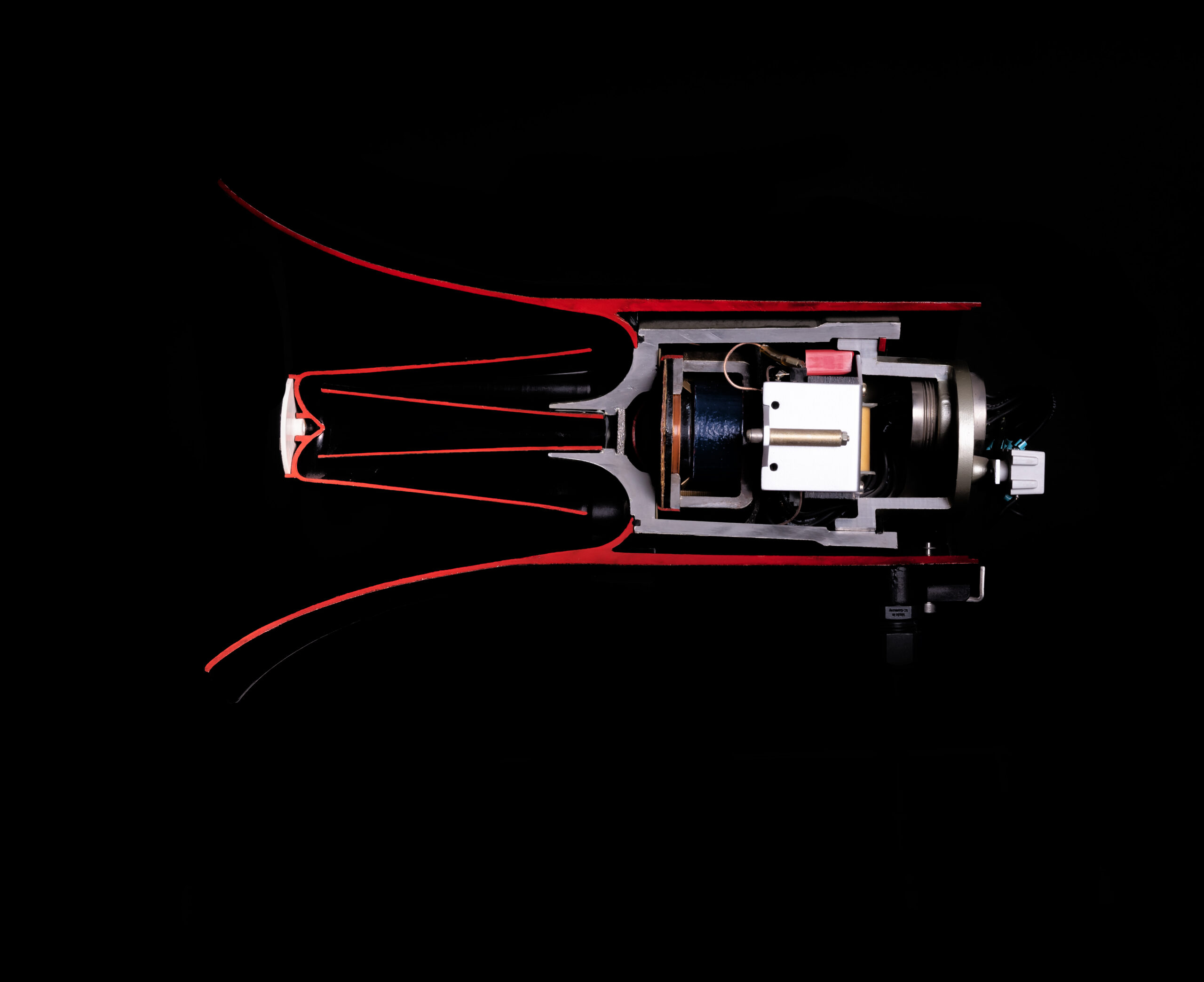

_MGX3005-A2 _MGX3005-A1

Leistungsmerkmale

Bis zu 33 Einheiten in Reihe zusammengeschaltet*

40% weniger Energiebedarf bei gleichem Schalldruckpegel* gegenüber Vergleichsprodukten

100V Übertrager ermöglicht den Anschluss an 100V- Lautsprecheranlagen gemäß VDE 0800 T1: 5.89, die in explosionsgefährdeter Umgebung installiert sind

Einsatz in Ex- Bereichen der Zone 1 und 2

Gehäusematerial aus elektrisch leitenden und UV- beständigen Vollkunststoff

Beim Zusammenschalten von mehreren Lautsprechern in Reihe, mit bis zu einer Nennbelastbarkeit von 500W

Ausstattungsmerkmale

Die Lautstärke ist durch die beiden Codierleitungen (braun/gelb) zwischen den Anschlussklemmen änderbar

Der Lautsprecher ist für Wand- und Deckenmontage geeignet

Mechanische Daten

Abmessungen

ca. Ø 219 x 287mm

Gewicht

ca. 3,5 kg

Zündschutzart

PTB 05 ATEX 1097 II 2 G Ex demb IIC T4, T5, T6 IP 66 IEC 60529

Gehäuseschutzart

IP 66 IEC 60529

Gehäusematerial

Kunststoff (antistatisch), UV- beständig

Metallelemente

Edelstahl V4A

Anschlussklemmen

Feindraht bis 2,5mm2 (AWG 14)
Eindraht bis 2,5mm2

Kabeleinführung

Kunststoffkabel-einführung M20 x 1,5 für Kabeldurchmesser Ø 6 ... 13mm

Geräte Daten

Anschlusstechnik

100V

Eingang- Ausgang

max. 500W

Übertragungsbereich

280 - max. 10000Hz

nach IEC 60268

330 - 6200Hz

Klirrfaktor 1W / 1kHz

≤ 4%

Klirrfaktor 10W 1kHz

≤ 5%

Abstrahlwinkel 1kHz -6dB

130°

Abstrahlwinkel 4kHz -6dB

40°

Max. Leistung:

5W (8W)1 25W (12W)1

Leistungsstufen

LP115 15W 8W 4W 2W LP125 25W 12,5W 8W 4W 2W 1W

Schalldruckpegel:

LP115 15W/1m 119dB(A) LP125 25W/1m 119dB(A) 1W/1m 107dB(A)

Umweltdaten

Betriebsumgebungs- temperatur

T4: -55°C bis +80°C
T5: -55°C bis +65°C
T6: -55°C bis +55°C

Transporttemperatur- bereich

-60°C bis +95°C

Lagertemperatur- bereich

-60°C bis +95°C

Ex- Lautsprecher LP115 / LP125

4 972 2

4 973 3

Technische Daten und Produktinformationen können abweichen oder ohne vorherige Ankündigung geändert werden.

1) Dies sind die explosionstechnisch garantierten Obergrenzen der Leistung unter Berücksichtigung von Fertigungstoleranzen, Betriebstemperatur und Aussteuerung unterhalb des Übertragungsbereichs.

Die typische elektrische Leistungsaufnahme innerhalb des Übertragungsbereiches ist bei der L.-Nr. 4 973 3 (LP115) = 8W und bei der L.-Nr. 4 972 2(LP125) = 12W.
