Neu

DS-22 / DS-6 MTSD IP EVO

Alles im Blick. Alles zur Hand.

Die multifunktionale IP-Tischsprechstelle für DS-22 und DS-6.

Ein Arbeitsplatz statt vier Geräten

Beschallung.

Sprechanlage.

Telefon.

Video und Tür.

Eine EVO.

Separate Geräte fallen weg. Die EVO übernimmt alles.

EVO

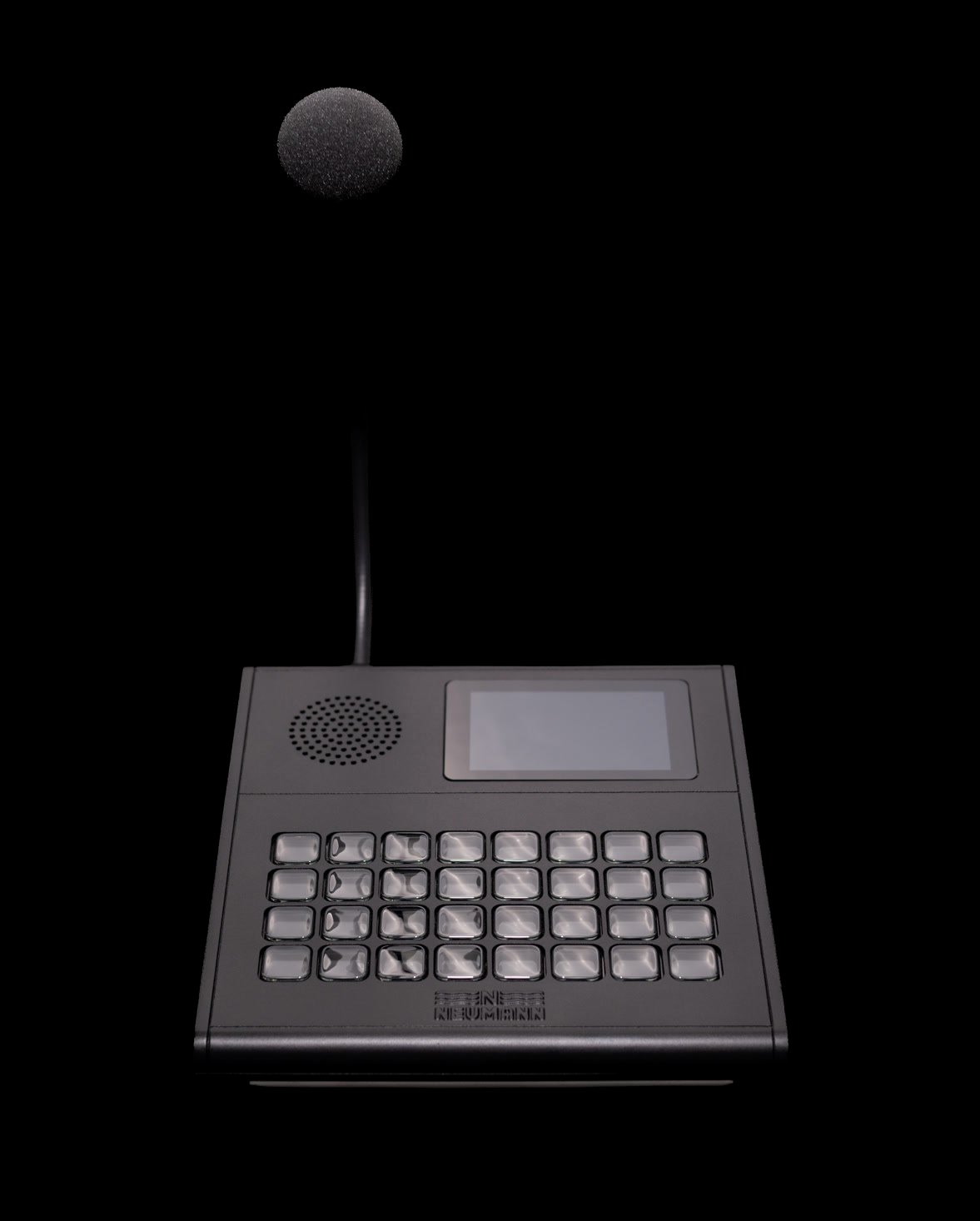

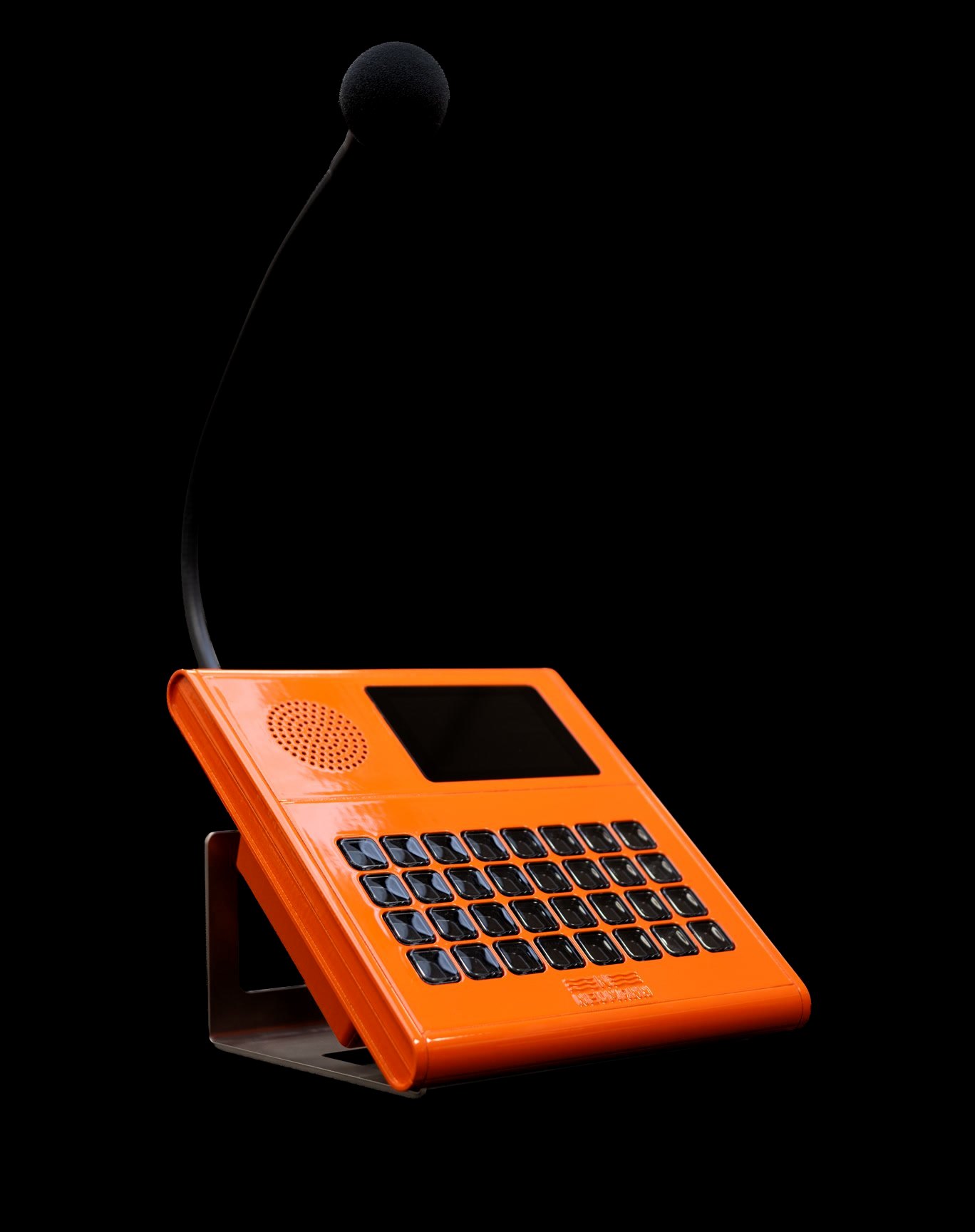

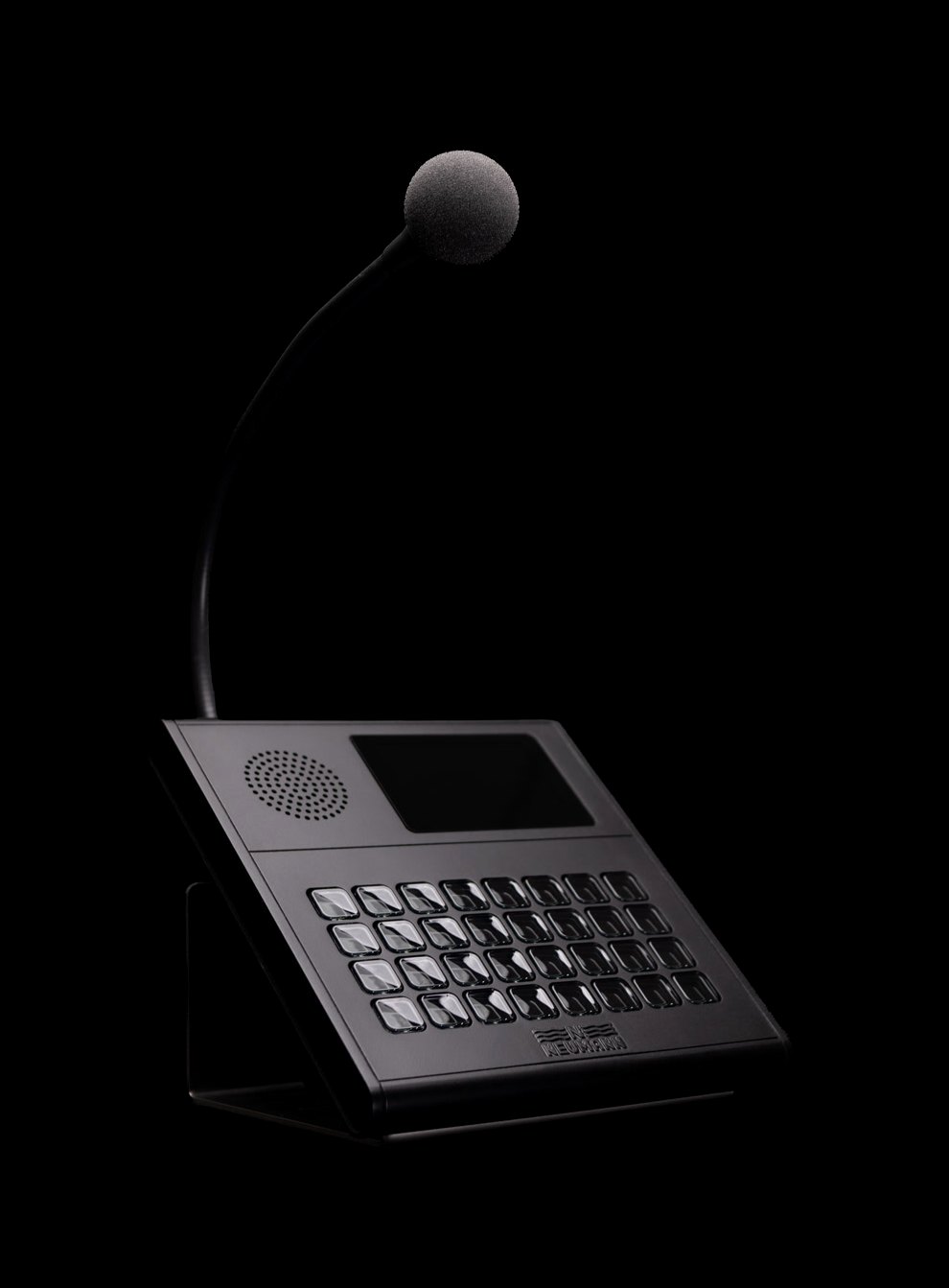

Schwarz. Orange. Oder in Ihrer RAL-Farbe.

32

Tasten pro Seite

3,5″

Multitouch-Display

< 20 ms

KI-Rauschunterdrückung NICO

SIP / WL

Dual Use in DS-22 und DS-6

Eine Sprechstelle für alles

Sehen. Sprechen. Öffnen.

Ein Tastendruck genügt.

Video im Blick

Ein Tastendruck. Ein Bild.

Die Kameras liegen direkt auf den Tasten. Einzeln, als Viererbild oder als Bild-in-Bild. Zwei Finger auf dem 3,5″-Display, und Sie zoomen hinein.

Tür sprechen, Tür öffnen

Wer klingelt, sehen Sie sofort.

Die Türsprechstelle ist eingebaut. Sie sprechen direkt mit dem Besucher. Eingang, Tor oder Technikraum öffnen Sie per Taste. Eine extra Türsprechanlage entfällt.

Durchsagen

An einen Bereich. Oder an alle.

Durchsagen gehen gezielt an einzelne Bereiche, ob Halle, Werkstor oder Gleis. Oder an alle gleichzeitig. Der Text kommt aus der Text-to-Speech-Funktion oder aus dem Sprachspeicher.

Alarm und Notruf

Kein Fehlalarm. Keine Abdeckung.

Ein Alarm braucht bis zu drei Tasten gleichzeitig. Das verhindert versehentliches Auslösen oder Rücksetzen. Der Notruf hat seine eigene Taste.

32 Tasten pro Seite

Jede Taste. Ihr Design.

Eigene Farben, Symbole und Bilder. Mehrfach belegt über Pages und Scrolling. Eingerichtet im Web-Interface.

Direkt verbunden.

Leitstelle, Schichtleitung, Instandhaltung oder Fahrdienstleiter: ein Tastendruck. Anruf und Besetzt zeigt die Taste selbst.

Für Industrie und Bahn.

Gebaut für Schwerindustrie und Bahnbetrieb. Für die Bahn sind DR-WL und Schranken-WL fest integriert, auf eigenen Tasten.

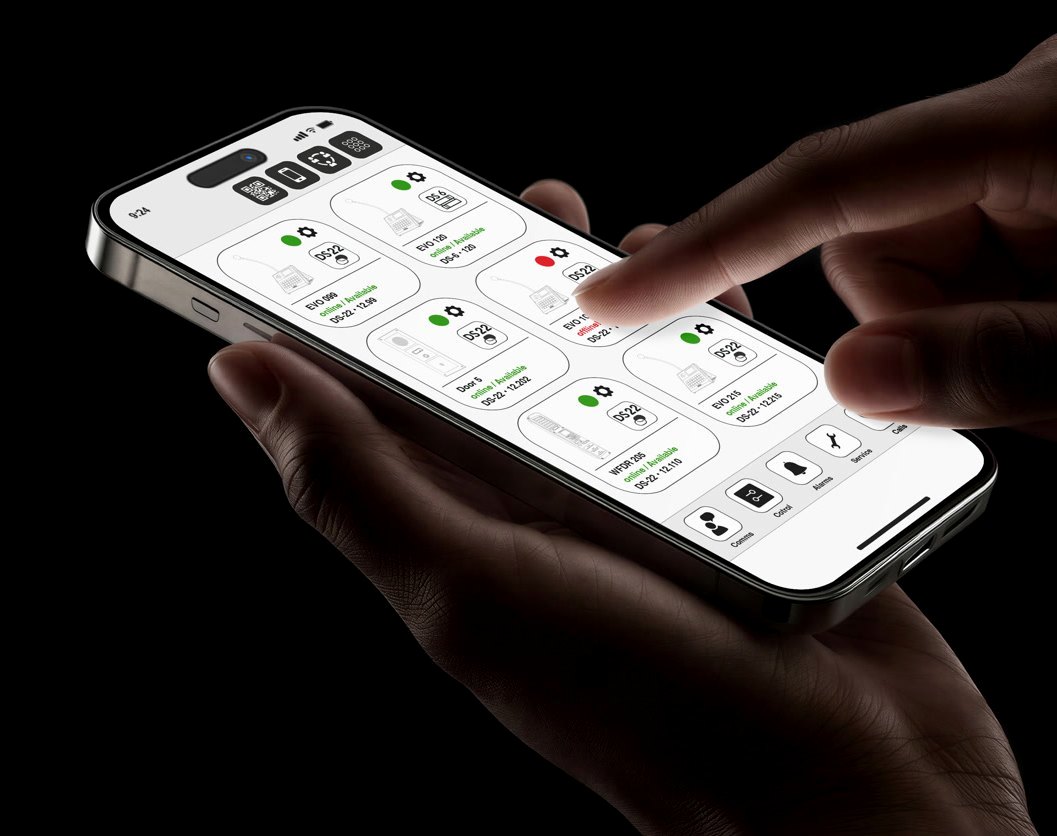

EVO to go

Ihre Sprechstelle. Jetzt auch in der Tasche.

Manchmal müssen Sie kurz weg. Ein Paket am Empfang. Eine kleine Pause. Genau dann kommt der Ruf.

Nicht mehr.

EVO to go macht Ihr Smartphone zur EVO. Einmal gekoppelt, haben Sie alles dabei: jede Funktion, jede Kamera. Sie sprechen, sehen und steuern.

Jede Sprechstelle im Netz zeigt ihren Status, ob DS-6 oder DS-22.

Ihr Platz bleibt besetzt. Auch wenn Sie es nicht sind.

Bald im App Store und bei Google Play.

Über die EVO

Die nächste Generation der MTSD DS-22.

Die EVO arbeitet in den Kommunikationssystemen DS-22 und DS-6, getrennt oder in gemeinsamen Netzwerken. Direkte Sprechverbindungen, Durchsagen und Telefonie laufen über ein Gerät.

Statt Linientasten mit Papierschild und zweizeiliger Anzeige: 32 digitale Tasten und ein 3,5″-Multitouch-Display. Dazu Sprachspeicher, Text-to-Speech und ein überwachtes Schwanenhalsmikrofon mit Geräuschkompensation.

Gemacht für Innenräume. Stark in der Schwerindustrie und bei der Bahn.

Und noch mehr

Durchdacht bis ins Detail.

Alles, was Sie im Alltag brauchen. Und ein paar Dinge mehr.

3,5″-Multitouch

Großes Touch-Display für Bilder, Status und Störmeldungen im Klartext.

Eigener Grafikeditor

Piktogramme selbst gestalten. Tasten grafisch einrichten, mit Live-Vorschau.

Fernwartung

Web-Interface, fernkonfigurierbar und fernüberwachbar. Störungen meldet MQTT.

Hörer und Headset

Telefonhörer über RJ45. Bluetooth-Headset folgt in Kürze, kabelgebunden auf Anfrage.

WLAN

WLAN nach IEEE 802.11ac. Zusätzlich zum Ethernet-Anschluss.

Überwachung vor Ort

Temperatur, Feuchte und Audiostabilität. In Echtzeit.

DS-22 und DS-6 parallel

Beide Systeme gleichzeitig. In getrennten oder gemeinsamen Netzwerken.

Flexible Speisung

USB-C mit Netzteil. PoE optional über den PoE Adapter EVO.

Text-to-Speech

Ansagen direkt erzeugen und im Sprachspeicher ablegen.

Erstmals an Bord

NICO: Neumann Intelligent Communication Optimizer

NICO nutzt ein KI-Modell, um Stör- und Hintergrundgeräusche in Echtzeit aus dem Audiosignal zu filtern und die Sprachverständlichkeit auch in akustisch anspruchsvollen Umgebungen deutlich zu verbessern. Die Verarbeitung ist streaming-sicher und chunk-basiert; der KI-Pfad kann für Aufnahme, Wiedergabe oder beide Richtungen aktiviert werden.

NICO ist als Add-on erhältlich; die Aktivierung erfordert eine separate Lizenz.

< 20 ms

Latenz in Echtzeit

bis 20 dB

Reduktion von Stör- und Hintergrundgeräuschen

Wet / Dry

Mischverhältnis frei einstellbar

Bewährte Neumann Elektronik Qualität

Alle Stärken der MTSD DS-22 an Bord

Volle Kompatibilität zum DS-22 und DS-6 System / SPI-22 Plattform
Fernkonfigurierbar und fernüberwachbar
Konfiguration über WEB-Interface
Dual Use: natives SIP-Protokoll / Endgerät oder WL/EL Neumann-Protokoll wählbar
Halb- / Vollduplex-Kompatibilität
Software-SPS
Direkte Sprachverbindungen über tastengesteuerte Linienwahl
Hohe Sprachverständlichkeit (bis zu 22 kHz Bandbreite, je nach Codec-Auswahl)
Ab- und Leiseschaltung (12 dB Pegelabsenkung)
Integrierter Sprachspeicher
Freie Tastenbelegung als WL-Zieltasten oder für lokale Funktionen

Tasten können frei mit Zielen belegt werden
Anzeige von Statusmeldungen wie Anruf- und Besetztsignalisierung
Zyklischer akustischer Selbsttest zur Lautsprecher- und Mikrofonüberwachung
Störungsmanagement über IoT-MQTT-Schnittstelle
Einstellbares Elektretmikrofon
Schlag- und bruchfestes ABS-Kunststoffgehäuse
Dynamischer 8-Ω-Einbaulautsprecher
Flexibles Schwanenhals-Elektretmikrofon, 300 mm Länge
Zusätzliche Anzeige von Status- und Störmeldungen
Einstellung der Lautsprecherlautstärke über konfigurierte Tasten (lauter / leiser)
DR-WL und Schranken-WL als integrierte Sonderfunktionen für Bahnanwendungen

Technische Daten

Alle Daten auf einen Blick

Mechanische Daten

Art.-Nr.: 1 195 6
Gewicht: 1,5 kg
Gehäuseabmessungen (H × B × T): 170 × 200 × 200 mm
Gehäusefarbe: In jeder RAL-Farbe erhältlich, kundenspezifische Farbe auf Bestellung
Material: Schlag- und bruchfestes ABS-Kunststoffgehäuse
Anzahl Tasten: 32 digitale Tasten (96 × 96 Pixel, frei konfigurierbar, animierbar, Mehrfachbelegung über „Pages“ / „Scrolling“)
Display: 3,5“ Multitouch
Mikrofon: Schwanenhals-Elektretmikrofon, 300 mm Länge, mit Geräuschkompensation und Dynamikkompression
Lautsprecher: Dynamischer 8-Ω-Einbaulautsprecher

Elektrische Daten

Nennleistungsaufnahme: 10 W
Maximale Leistungsaufnahme: 25 W
Frequenzbereich: 100 Hz bis 22 kHz (je nach eingestelltem Codec)

Konnektivität

Speisung (PoE): optional
Ethernet-Schnittstellen: 1 (IEEE 802.3u)
WLAN: 1 (IEEE 802.11ac)
Bluetooth: In Kürze, für Headset-Anschluss geplant
Übertragungsprotokoll: Neumann DS-22 IP / SIP
IoT-Schnittstelle: MQTT für Störungs- und Statusmanagement
IP-Kamera-Integration: ja (Bild-in-Bild, Zoom)
Türsprechfunktion: ja, inkl. Türöffner

Anschlüsse am Gerät

Speisung: USB-C, Netzteil im Lieferumfang; optional PoE über PoE Adapter EVO (Art.-Nr. 919 1116 034 5)
Telefonhörer: RJ45, zum Anschluss eines Hörers, z. B. Art.-Nr. 989 1136 099 9. Auf Anfrage auch als kabelgebundener Headset-Anschluss (Sonderausführung mit interner Hardware-Anpassung)

Audioverarbeitung

KI-Audioverarbeitung: NICO, Neumann Intelligent Communication Optimizer
Lizenzierung: Add-on, separate Lizenz erforderlich
Funktion: Filterung von Stör- und Hintergrundgeräuschen, KI-basierte Sprachoptimierung
Verarbeitung: Echtzeit, streaming-sicher, chunk-basiert
Latenz: < 20 ms
Rauschunterdrückung: bis zu 20 dB (signalabhängig)
Audiopfad: bidirektional, KI-Pfad aktivierbar für Aufnahme, Wiedergabe oder beide Richtungen
Wet/Dry-Mix: frei einstellbar

Umgebungsbedingungen

Temperaturbereich: 0 °C bis +50 °C
Überwachung: Temperatur und Feuchte
Schutzart nach DIN 60529 / IEC 60529: IP20

Zubehör

1 195 6: DS-22 MTSD EVO, Multifunktionale Tischsprechstelle (Grundgerät)
919 1116 034 5: PoE Adapter EVO
989 1136 099 9: EVO Telefonhörer mit Auflage
4 169 0: IP-Lautsprecher
Add-on: NICO, Lizenz / Aktivierung (Add-on, separat erhältlich)

Weitere EVO-spezifische Zubehörartikel folgen. Das bestehende Zubehörprogramm der MTSD DS-22 wird geprüft und für die EVO ergänzt.

Art.-Nr. 1 195 6

Bereit für die EVO?

Datenblatt laden. Oder direkt anfragen. Für Projekte, Sonderfarben und NICO-Lizenzen beraten wir Sie gern.

Technische Daten und Produktinformationen können ohne vorherige Ankündigung variieren oder geändert werden.
